Flat-Tarp aus Dyneema® Composite Fabric CT1E.08 18g/m² (DCF)

Flat-Tarp aus Dyneema® Composite Fabric CT1E.08 18g/m² (DCF)

Ultraleichter Shelter für den Westweg und Andere...

Aus dem CT1E.08 habe ich mir für die Wanderung auf dem Westweg ein Flat Tarp gefertigt. Das war mein erstes Projekt mit DCF, so dass ich viele Dinge erst mal selbst herausfinden musste. Trotzdem hat es erstaunlich problemlos funktioniert, und das Tarp hat sich auch bei Gewitter und starkem Wind bewährt, sowohl als A-Frame als auch als Halbpyramide. Zum Zuschneiden habe ich für gerade Abschnitte ein hochwertiges Cuttermesser verwendet, für die kleineren Abschnitte und die Radien der Verstärkungen war die mikroverzahnte Schere unbezahlbar.

Um die notwendige Länge zu bekommen habe ich zwei Bahnen um die Breite des Transferklebebandes überlappend verklebt und dann zusätzlich mit einem 4cm-Streifen verstärkt.

Die Abspanner habe ich wie üblich auf den Ecken und auf der Hälfte jeder Seite platziert. Zusätzlich habe ich auf einer Längsseite noch einmal bei einem Viertel der Länge Abspannpunkte für den Aufbau als Halbpyramide angebracht. Die Schlaufen für die D-Ringe zum Abspannen habe ich neugierhalber zum Teil mit Gurtband (vor dem Kleben auf die Verstärkung durchgenäht), zum Teil mit Schlaufen aus DCF-Resten (nur geklebt) angebracht. Beides hat bislang problemlos gehalten. Zum Spannen habe ich mich für ClamCleats entschieden, im Nachhinein wären aber wohl LineLocs die bessere Wahl gewesen, da damit die nutzbare Länge der Kordel deutlich besser ist, was vor allem als A-Frame den Aufbau einfacher macht. Die Kordel selbst ist die gelbe 1,5mm Dyneema/Polyester-Kordel.

Das Gesamtgewicht des Tarps mit 2,10m x 2,68m inkl. aller Leinen, zusätzlicher "Wäscheleine" (10m), Tasche mit Kordelzug aus dem selben Material und 8 Groundhog Mini Heringen mit eigener Tasche ist bei 203g gelandet, hier wäre aber mit dünneren Verstärkungen und schmaleren D-Ringen durchaus noch Luft nach unten gewesen.

Viele Grüße
Christian W.

Produkte, die bei diesem Projekt verwendet wurden:

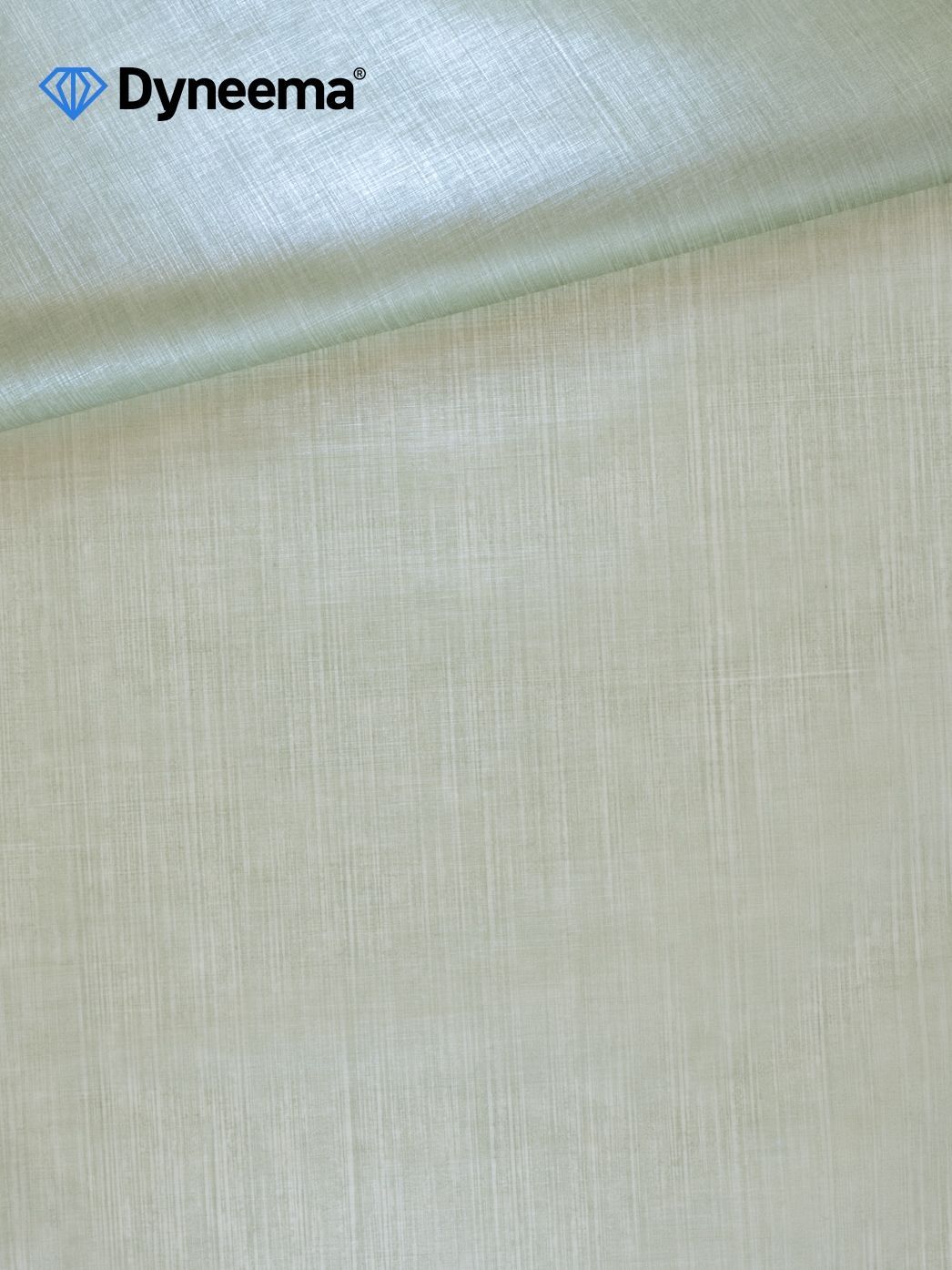

Dyneema® Composite Fabric CT1E.08, 18g/qm
